安全SD/TF卡
国芯“C*Core”安全SD/TF卡采用国芯公司国密型号为SSX1208的32位信息安全芯片进行设计。该SD/TF卡已通过国密认证，国密型号为SJK1271。国芯“C*Core”安全SD/TF卡支持硬SM1、SM2、SM3、RSA、DES、AES算法，芯片及成卡均具有独立的知识产权。产品可应用于具有SD接口的计算机、PDA和智能手机等电子设备。产品在设计中已充分考虑到来自外部的恶意攻击，包括密码穷举攻击，光照、不稳定电压/频率、剥蚀芯片等物理攻击，攻击对象包括芯片中存储信息和芯片本身的IP。

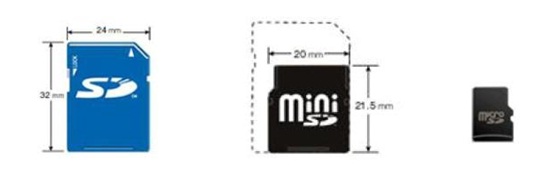

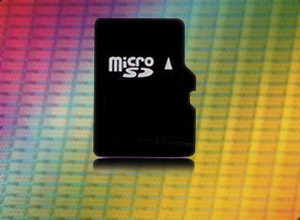

一、产品图片
二、产品应用领域
国芯“C*Core”安全SD/TF卡采用SD命令及Mass storage Diver作为驱动协议，这样在 Windows，WinCE，Windows Phone,Linux,Symbian，Andriod等系统下都可以直接使用，不用安装额外的驱动。
在安全应用方面，国芯可以提供CSP、PKCS#11以及 COS，及Windows Phone, Symbian, Andriod下的驱动库，最大限度地满足客户的应用需求。
这就意味着您可以添加基于安全SD卡的安全应用到任何移动设备上（甚至办公室设备），只要它拥有SD卡接口或者是micro SD接口，移动设备无需做任何改动。目前，现有的应用程序可轻易转到该卡上而无需重新开发，而且SD卡的存储空间依然可用，用户只需插入即可使用。因此，智能卡商和安全应用提供商也会因为该项技术而获得更为广阔的市场。手机、PDA、笔记本电脑、PC、移动电视、便携式超声装置、数码相机、数码摄像机、MP3/MP4播放器、数码相框、GPS、图形计算器、游戏机等以及许多其它设备将会拥有基于硬件的安全解决方案。
国芯“C*Core”安全SD/TF卡主要用于安全保密通信、电子交易认证、虚拟专用网（VPN)访问、电子签名等安全应用领域。国芯可提供SD Memory与SD Key 的三种组合产品：1) SD存储卡；2) SD加密卡；3) SD加密存储卡。
三、产品功能及性能
工作温度：-20~70℃
符合SDIO1.1规范和SD1.1/2.0物理层规范
SD接口时钟能够支持0~50MHz
SD接口支持1线（SPI模式）和4线（SD模式）数据线通信
SD读写速度>Class 6
最大支持容量可达16GB
存储在内部FLASH中的内容至少可以保存10年以上，保证进行100，000次读写操作无错误
支持卡的低功耗模式
产品可支持私有区、加密区等功能；国芯提供CSP、PKCS#11以及 COS等应用组件，以及Windows Phone, Symbian, Andriod下的驱动库，最大限度地满足客户的应用需求
四、产品内部架构
在一个传统的SD存储卡里，SD控制芯片只能连接闪存。在国芯“C*Core”安全SD/TF卡里，全新设计的SD安全控制器芯片在内置安全模块的同时还可以连接闪存模块，并且可以实现同步的读写访问。客户可以一边使用闪存空间一边进行身份认证和加解密操作。这种SD安全控制器芯片即为国密型号为SSX1208的32位信息安全芯片，该芯片的内部结构如图1所示。
国芯“C*Core”安全SD/TF卡的实现方案如图2所示。
图2中各模块主要功能如下:
1、SD接口
实现SD卡的数据传输
2、 COS模块
片内NorFlash管理
3、NandFlash管理模块（含加解密模块）
实现NandFlash物理块管理，提供线性地址供用户使用
实现NandFlash坏块管理/平衡算法
实现数据流的加解密功能
图1 SSX1208芯片结构图

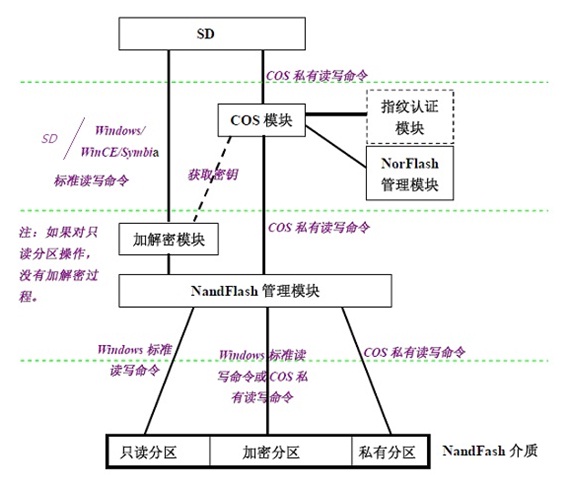

图2 国芯“C*Core”安全SD/TF卡内部结构示意图
