CCM3310S-T

1．  概述

CCM3310S-T安全芯片采用国内具有自主知识产权的32位CPU安全内核CS0进行设计，具有低功耗、高性能、多功能及高安全性等特点，可广泛应用于USB Key、智能卡、读卡器、加密板卡等产品中，以及网上银行、移动支付、数据安全、保密通信、版权控制和智能电网等领域。典型工作频率60MHz。

2．  功能特点

n  CPU特性

l  低功耗32位RISC核芯，高度优化的3级流水线

l  支持字节、半字、字内存访问。

l  支持中断嵌套

l  支持单周期32位×32位硬件整数乘法器阵列、3~13周期硬件整数分频器阵列

l  存储器保护单元MPU

l  低功耗高性能

l  支持Cache

l  定时模块EPT

n  片上存储资源

l  32K 字节SRAM

l  16K 字节ROM

l  256K 字节EFLASH。512字节/Page，最少擦除次数10万次。

n  内部模块

l  DMA/EDMA

l  2个定时器（PIT）

l  看门狗（WDT）

l  计时器（TC）

n  安全特性

l  公钥算法引擎

-            1024bit RSA@60MHz

密钥对生成：222mS/次

解密/签名： 5.6mS/次

加密/验签： 0.37mS/次

-            2048bit RSA@60MHz

密钥对生成：2S/次

解密/签名： 33mS/次

加密/验签： 1.2mS/次

-            256bit SM2素域@60MHz

密钥对生成：5.1mS/次

签名： 5.7mS/次

验证： 10.2mS/次

l  对称算法引擎

-            DES/3DES支持ECB/CBC模式@60MHz

DES加、解密速度：33.6MB/s

3DES加、解密速度：14.7MB/s

-            AES支持ECB/CBC/CFB/OFB模式@60MHz

AES_128加、解密速度：30.4MB/s

AES_192加、解密速度：26.6MB/s

AES_256加、解密速度：24.1MB/s

-            SM4支持ECB/CBC/CFB/OFB模式@60MHz

加、解密速度：22.8MB/S

l  摘要算法引擎

-            SM3@60MHz

55.6MB/S

-            SHA-0/ SHA-1/ SHA-224/ SHA-256@60MHz

SHA-0：   47.4MB/S

SHA-1：   47.4MB/S

SHA-224： 58.1MB/S

SHA-256： 58.1MB/S

l  CRC

-            支持CRC32/ CRC16/ CRC8

-            支持DMAC操作

l  存储保护机制

-            面向应用的存储分区，硬件支持各分区之间的安全隔离

-            总线加扰

l  真随机数发生器，符合FIPS 140-2标准和国家商密标准

l  安全检测与防护单元

-            电压异常检测单元

-            光照异常检测单元

-            电源毛刺检测单元

-            支持金属屏蔽保护

-            温度异常检测单元

-            频率异常检测单元

-            支持时钟和复位脉冲过滤

-            安全优化布线

n  接口特性

l  SD接口

-            符合SD1.1和SD2.0协议

-            数据传输频率范围：0-50MHz

-            支持1-bit SD模式、4-bit SD模式和SPI模式

-            支持SD安全规范命令，支持写保护操作

l  EPORT接口

-            最多支持16个接口

-            支持外部中断输入

-            支持边沿（上升沿、下降沿）触发

-            可编程频率和占空比驱动LED

l  USB接口

-            支持USB2.0高速、全速工作模式

-            支持8个发送/接收端点

-            支持外接12MHz晶振和无晶振模式

l  SPI接口

-            最多支持2组接口

-            支持SPI高速

-            支持主从模式

-            可复用为GPIO

l  I²C接口

-            支持10bit地址模式

-            支持主从模式

-            支持标准模式、快速模式、高速模式

-            标准模式/快速模式兼容I2C 2.1总线标准

-            可复用为GPIO

l  UART接口（SCI）

-            支持全双工运行

-            支持DMA传输，独立的16*9Bit接收和发送FIFO

-            可复用为GPIO

l  ISO7816接口

-            最多支持3组接口

-            支持ISO7816-3协议

-            支持卡与读卡器模式

-            支持T=0和T=1协议

-     9位保护时间计时器

-     24位等待计时器

-     可编程的发送器输出

-     发送和接收状态下，错误信号检测

-            F/D可配置8,12，16,32,64,128,256,512,31,23.25,46.5,93,186,372,744

-            可复用为GPIO

n  其他特性

l  每一颗产品具有唯一序列号。

l  自带LDO电源输出，输出电压3.3V/1.8V。

l  电源电压1.8V~5.5V。

l  典型功耗（供电电压3.3V时）：20mA @ 60MHz。

l  静态功耗（供电电压3.3V时）：

  lowpower: 70uA, wakeup time 60uS。

  retention : 9uA , wakeup time 140uS。

  hibernation: <1uA , wakeup time 560uS。

l  ESD保护：4kV。

l  支持内部上电复位和外部复位。

3．  芯片框图

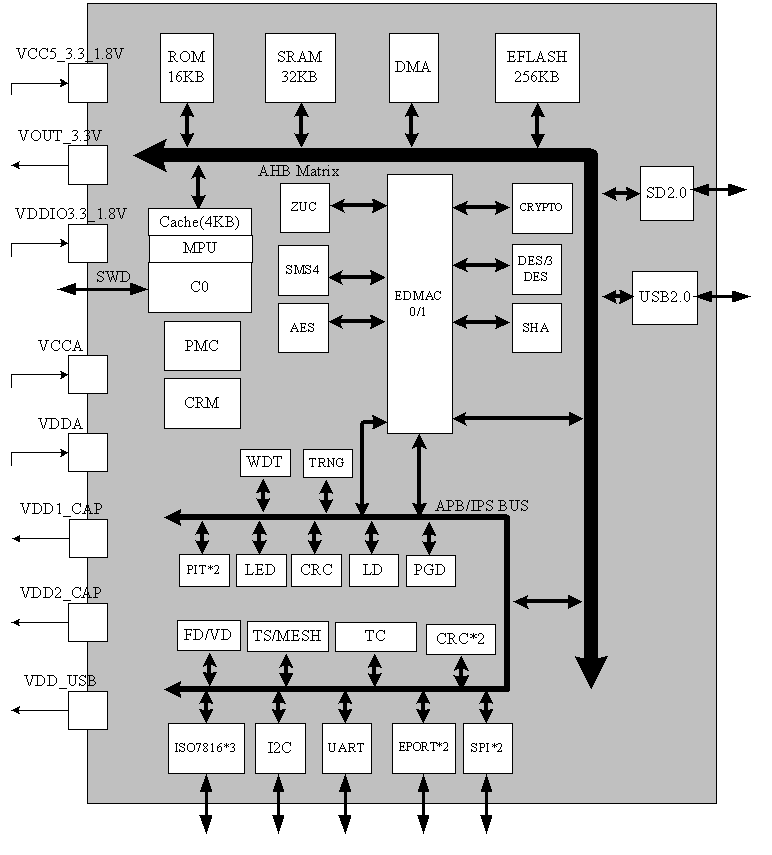

                                                                                CCM3310S-T芯片框图

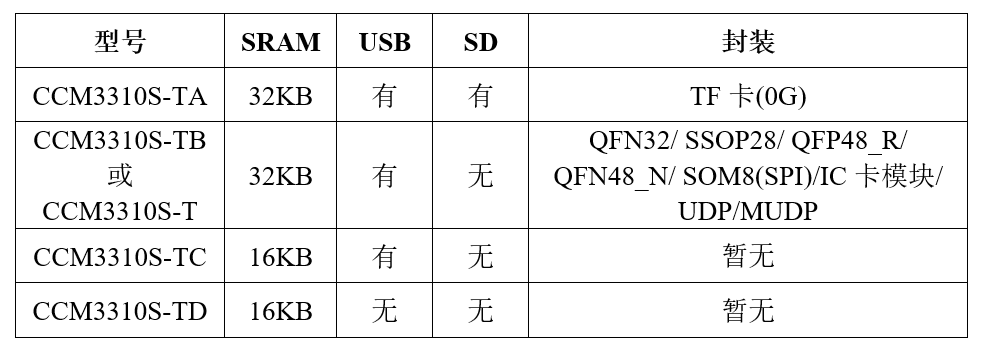

4．  型号定义

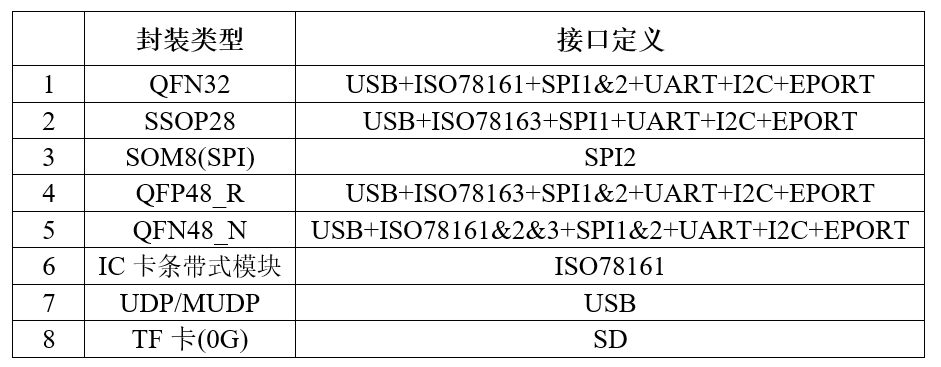

封装的接口定义：
